Катушки для воздушных шлангов

KOREEL
Детали и узлы машин и механизмов
Заказать

Катушки для воздушных шлангов закрытого типа с автоматической намоткой.

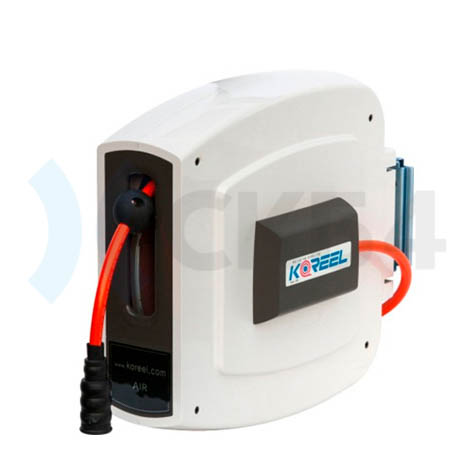

кадушка для воздушного шланга в корпусеPAR Серия –  шланг воздушный на катушке, корпус из АБС пластика, катушка закрытого типа с автоматической намоткой, для использования в авторемонтных мастерских и строительных площадках. Установка на стене. Катушка для воздушных шлангов имеет легкий корпус и гибкий полиуретановый шланг, а так же специальную пружину, поддерживающую прокатку шланга.





Спецификация PAR Серии

Модель Шланг Давление Размер корпуса(mm)
Материал в.д.-н.д.(∅) L(M) Max(kg/㎠) A B C
PAR-810 PU 8~12 10 20 440 360 177
PAR-815 PU 8~12 15 20 440 360 177
PAR-820 PU 8~12 20 20 440 360 177
PAR-830 PU 8~12 30 20 505 421 177
PAR-1110 PU 11~16 10 20 440 360 177
PAR-1115 PU 11~16 15 20 505 421 177
PAR-1120 PU 11~16 20 20 505 421 177
PAR-810F Synthetic Rubber 8~13 10 20 440 360 177
PAR-815F Synthetic Rubber 8~13 15 20 440 360 177
PAR-820F Synthetic Rubber 8~13 20 20 505 421 177
PAR-915F Synthetic Rubber 9.5~17 15 20 505 421 177

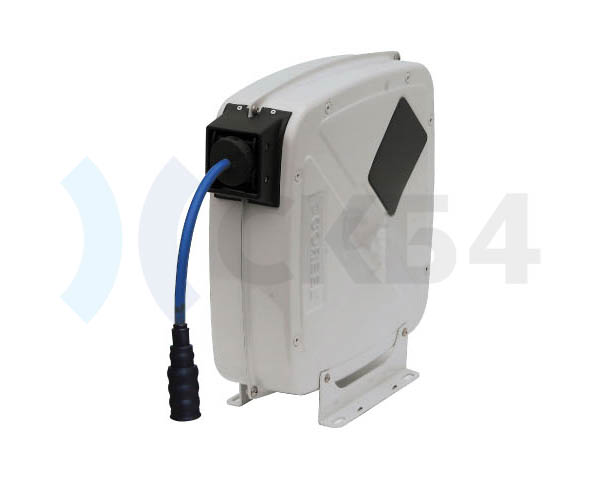

катушка закрытого типа с автоматической намоткойEAR Серия - корпус из стали, катушка закрытого типа с автоматической намоткой, используется в авторемонтных мастерских и строительных площадках. Установка на стене. Катушка для воздушных шлангов имеет легкий корпус и гибкий полиуретановый шланг, а так же специальную пружину, поддерживающую прокатку шланга.





Спецификация EAR Серии

Модель Шланг Давление Размер корпуса(mm) Вес
(kg)
материал в.д.(∅) L(M) Max(kg/㎠) A B C D
EAR-810 PU 8 10 15 190 426 435 405 12.7
EAR-815 PU 8 15 15 190 426 435 405 14.2
EAR-820 PU 8 20 15 190 426 435 405 17
EAR-825 PU 8 25 15 190 426 435 405 21
EAR-830 PU 8 30 15 190 426 435 405 23
EAR-1110 PU 11 10 10 270 486 495 465 16
EAR-1115 PU 11 15 15 190 426 435 405 20
EAR-1120 PU 11 20 15 190 426 435 405 23

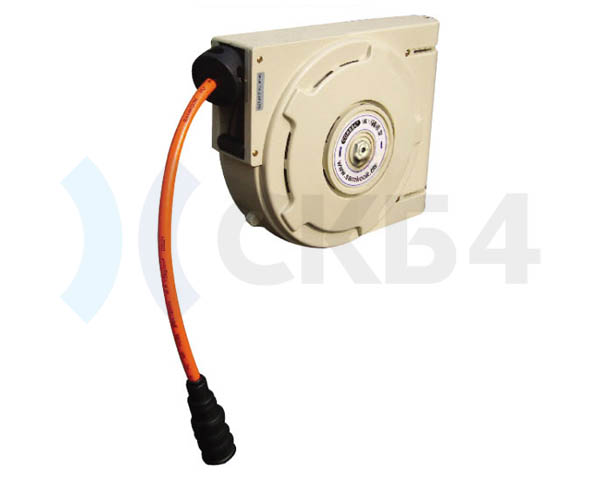

Катушка с воздушным шлангомAF Серия – Катушка с воздушным шлангом предназначена для работы со сжатым воздухом. Она разработана с целью предотвращения утечки воздуха и контроля пропускной способности. Компактное решение, позволяющее повысить организационную эффективность на рабочем месте. Легко устанавливается, и столь же легко используется.





Спецификация AF Серии

Модель Шланг Давление Вес
(kg)
материал н.д.(∅) L(M) Max(kg/㎠)
AF-610 pu.pp 6 8 10 4.5
AF-808 pu.pp 8 7 10 5

мультибокс с воздушным шлангомMulti Reel box Series – приспособление намоточное, катушка  блочной серии с выбором компонентов, это может быть подключение воздушного шланга и электрического кабеля а так же разные варианты компоновки шлангов.





Спецификация MRBS Серии



Модель воздушный шланг катушка Размеры корпуса(mm) Компоненты Вес
(kg)
материал в.д.(mm) L(M) катушка L(M) A B
CR-815-2 PU 8 15 VCTF 1.5SQX3C 15 335 - воздух x 1, розетка 1 21
CR-815-2S PU 8 15 VCTF 1.5SQX3C 15 335 - воздух x 2 20
CR-815-3 PU 8 15 VCTF 1.5SQX3C 15 - 500 воздух x 2,  розетка 1 30.3
CR-815-6 PU 8 15 VCTF 1.5SQX3C 15 - 980 розетка 1, воздух 1,
бензин 1, вода 1,
масло 1, антифриз 1		 55

Катушки для воздушных шлангов открытого типа с автоматической намоткой.

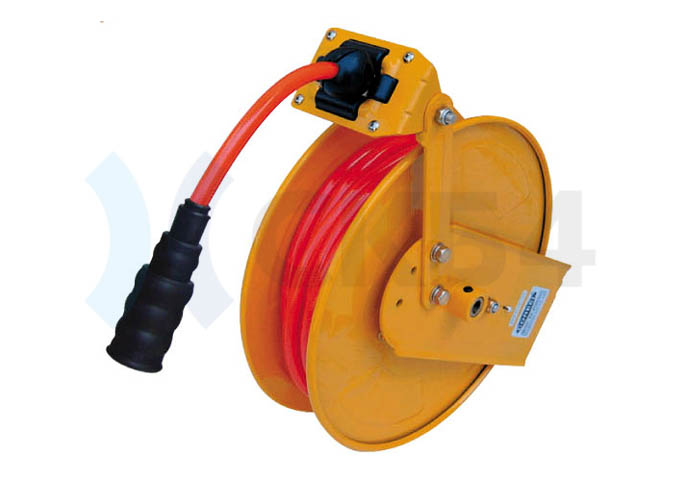

Катушка с гибким шлангом RA-N Серия -  Катушка с гибким шлангом диаметром от 6.5 мм до  11 мм, предназначена для использования в пневматических системах промышленных зон для подачи воздуха, сматываются в автоматическом и ручном режиме. Катушка легко устанавливается на потолок и стену, и столь же легко используется, шланги защищены от перекручивания, истирания и разрыва. Не устанавливать выше 4-х метров. Может комплектоваться двумя типами шлангов полиуретановый и резиновый.



Спецификация RA-N Серии

Модель Шланг Давление Размеры корпуса(mm) Вес
(kg)
Материал в.д.(∅) L(M) Max(kg/㎠) E A B C D
RA-610N PU 6.5 10 15 353 76 135 193 320 6.4
RA-615N PU 6.5 15 15 353 76 135 193 320 7
RA-620N PU 6.5 20 15 353 76 135 193 320 7.6
RA-625N PU 6.5 25 15 353 76 135 193 320 8
RA-630N PU 6.5 27 15 353 76 135 223 350 8.5
RA-810N PU 8 10 15 353 76 135 193 320 6.7
RA-815N PU 8 15 15 353 76 135 193 320 7.5
RA-820N PU 8 20 15 353 76 135 193 320 8
RA-825N PU 8 25 15 398 76 135 223 350 8.5
RA-830N PU 8 27 15 398 76 135 223 350 8.5
RA-1110N PU 11 10 15 353 76 135 193 320 7.6
RA-1115N PU 11 15 15 398 76 135 223 350 8
RA-1120N PU 11 20 15
RA-810NF Synthetic Rubber 8 10 15 353 76 135 193 320 8
RA-815NF Synthetic Rubber 8 15 15 353 76 135 193 320 8.4
RA-820NF Synthetic Rubber 8 20 15 353 76 135 193 320 9
RA-825NF Synthetic Rubber 8 25 15 398 76 135 223 350 11.7

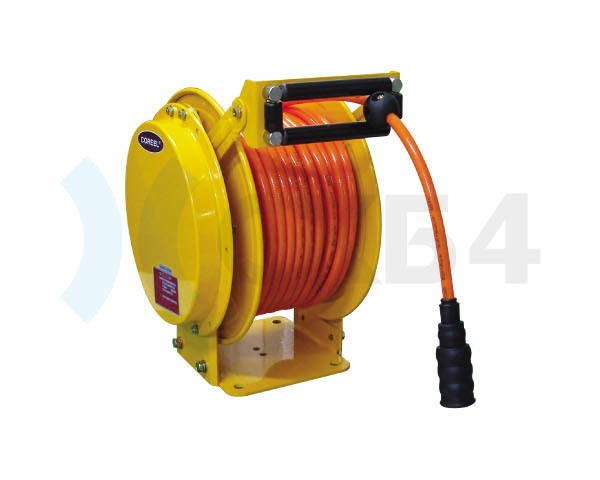

подачи воздухаRA-ST Серия -  Катушка с гибким шлангом диаметром от 8 мм до  13 мм, предназначена для использования в пневматических системах промышленных зон для подачи воздуха, сматываются в автоматическом и ручном режиме. Легко устанавливается на потолок и на стену, и столь же легко используется, шланги защищены от перекручивания, истирания и разрыва. Комплектуется полиуретановым шлангом. Не устанавливать выше 4-х метров.





Спецификация RA-ST Серии

Модель Шланг Давление Размеры корпуса(mm) Вес
(kg)
материал в.д.(∅) L(M) Max(kg/㎠) A
RA-820ST PU 8 20 15 320 11.7
RA-830ST PU 8 30 15 320 13.5
RA-1115ST PU 11 15 15 320 10.5
RA-1120ST PU 11 20 15 320 11.7
RA-1125ST PU 11 25 15 350 11.7
RA-1310ST PU 13 10 20 350 11
RA-1315ST PU 13 15 20 350 12
RA-1115W PU 11 15 15 398 8
RA-1125W PU 11 20 15 398 8.5

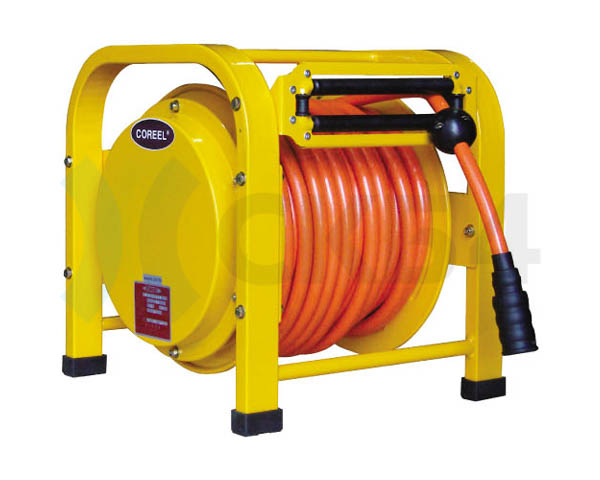

мобильная катушка с воздушным шлангомRA-B Серия -  Катушка с гибким шлангом диаметром от 6.5 мм до  11 мм, предназначена для использования в пневматических системах промышленных зон имеет автоматическую перемотку. Мобильная установка, характеризуется крупными средними и малыми размерами.. Комплектуется полиуретановым шлангом.





Спецификация RA-B Серии

Модель Шланг Давление Размеры корпуса(mm) Вес
(kg)
материал в.д.(∅) L(M) Max(kg/㎠) A B C
RA-630B PU 6.5 30 15 370 320 390 13.5
RA-830B PU 8 30 15 370 320 390 15
RA-840B PU 8 40 15 450 400 460 16
RA-850B PU 8 50 15 450 400 460 21
RA-1120B PU 11 20 15 370 320 385 14
RA-1130B PU 11 30 15 370 320 385 16.4
RA-1150B PU 11 50 15 450 400 460 24

мобильная катушка с перемоткойRA-SK Серия - Катушка с гибким шлангом диаметром от 13 мм до  25 мм, предназначена для использования в пневматических системах промышленных зон имеет прочный каркас автоматическую перемотку с пружиной высокого напряжения. Мобильная установка, характеризуется крупными средними и малыми размерами.. Комплектуется полиуретановым шлангом. . Не устанавливать выше 4-х метров.





Спецификация RA-SK Серии

Модель Шланг Давление Размер корпуса Вес
(kg)
материал в.д.(mm) L(M) Max(kg/㎠) A B C D E F G H
RA-1310 Synthetic Rubber 13 10 15 278 318 150 400 230 430 PT1/2" 150 19
RA-1315 Synthetic Rubber 13 15 15 278 318 150 400 230 430 PT1/2" 150 21
RA-1320 Synthetic Rubber 13 20 15 278 318 150 450 260 485 PT1/2" 150 27
RA-1325 Synthetic Rubber 13 25 15 278 318 150 500 290 540 PT1/2" 150 30
RA-1330 Synthetic Rubber 13 30 15 278 318 150 500 290 540 PT1/2" 150 32.4
RA-1340 Synthetic Rubber 13 40 15 338 378 210 500 290 540 PT1/2" 200 40
RA-1350 Synthetic Rubber 13 50 15 338 378 210 500 290 540 PT1/2" 200 45
RA-1610 Synthetic Rubber 16 10 15 278 318 150 450 260 485 PT1/2" 150 26
RA-1615 Synthetic Rubber 16 15 15 278 318 150 450 260 485 PT1/2" 150 29
RA-1620 Synthetic Rubber 16 20 15 278 318 150 500 290 540 PT1/2" 150 32
RA-1625 Synthetic Rubber 16 25 15 338 378 210 500 290 540 PT1/2" 200 36
RA-1630 Synthetic Rubber 16 30 15 338 378 210 500 290 540 PT1/2" 200 40
RA-1640 Synthetic Rubber 16 40 15 338 378 210 550 315 590 PT1/2" 200 45
RA-1910 Synthetic Rubber 19 10 15 338 378 210 450 290 515 PT3/4" 200 28.7
RA-1915 Synthetic Rubber 19 15 15 338 378 210 450 290 515 PT3/4" 200 34
RA-1920 Synthetic Rubber 19 20 15 338 378 210 500 290 540 PT3/4" 200 38
RA-1925 Synthetic Rubber 19 25 15 338 378 210 550 315 590 PT3/4" 200 42
RA-1930 Synthetic Rubber 19 30 15 338 378 210 550 315 590 PT3/4" 200 45
RA-2510 Synthetic Rubber 25 10 15 338 378 210 450 290 515 PT1" 200 35
RA-2515 Synthetic Rubber 25 15 15 338 378 210 500 315 565 PT1" 200 38
RA-2520 Synthetic Rubber 25 20 15 408 448 280 500 315 565 PT1" 200 43.6
RA-2525 Synthetic Rubber 25 25 15 408 448 280 550 345 620 PT1" 200 48.6
RA-2530 Synthetic Rubber 25 30 15 408 448 280 550 345 620 PT1" 200 50.5

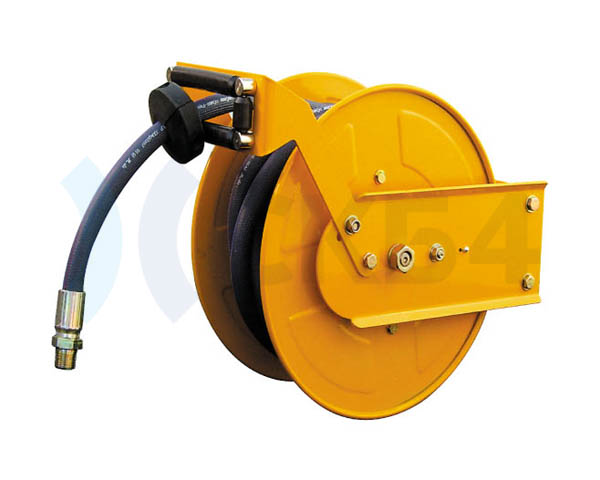

Катушка с гибким синтетическим шлангом RA-T Серия - Катушка с гибким синтетическим шлангом диаметром 13 мм, предназначена для использования в пневматических системах промышленных зон имеет лёгкий каркас. Установка на стену или потолок. Не устанавливать выше 4-х метров.





Спецификация RA-T Серии

Модель Шланг Давление Вес
(kg)
материал в.д.(mm) L(M) Max(kg/㎠)
RA-1310T Synthetic Rubber 13 10 10 11.5
RA-1315T Synthetic Rubber 13 15 10 13.4
RA-1310TS Synthetic Rubber 13 10 10 11.5
RA-1315TS Synthetic Rubber 13 15 10 13.4

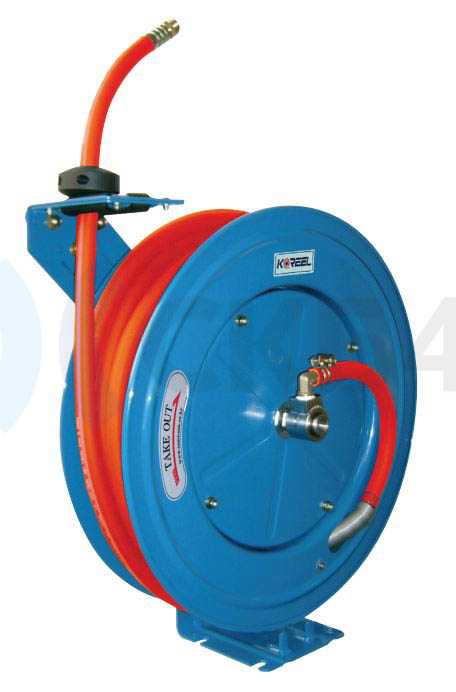

Катушка с гибким полиуретановым шлангом SJ Серия (Воздушная катушка) – Катушка с гибким полиуретановым шлангом диаметром 8 / 11 мм, предназначена для использования в пневматических системах промышленных зон.  Имеет компактные размеры и лёгкий каркас. Установка на стену или потолок. Не устанавливать выше 4-х метров.











Спецификация SJ Серии

Модель Шланг Давление
Max(kg/㎠)		 Размер корпуса(mm) Вес
(kg)
материал в.д.(mm) L(M) A B C D E F G
SRA-810 PU.PP 8 10 15 101 158 105 ∅420 248 493 435 17
SRA-815 PU.PP 8 15 15 101 158 105 ∅420 248 493 435 18
SRA-820 PU.PP 8 20 15 101 158 110 ∅420 248 493 435 19
SRA-1110 PU.PP 11 10 15 101 158 105 ∅420 248 493 435 18
SRA-1115 PU.PP 11 15 15 101 158 105 ∅420 248 493 435 19
SRA-1120 PU.PP 11 20 15 101 158 110 ∅420 248 493 517 24

Катушки с автоматической намоткой приводом, для воздушных шлангов открытого типа.

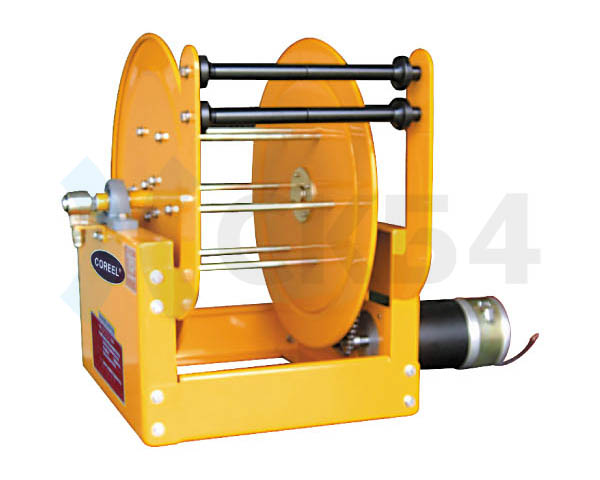

Катушка с автоматической намоткой приводомASBM Серия – Катушка с автоматической намоткой приводом, поставляется с синтетическим шлангом от 13 до 25 мм, имеет прочный корпус, устанавливается на пол, можно устанавливать на транспортные средства, управление постоянным током 24 V.





Спецификация ASBM Серии

Модель Шланг Давление
Max(kg/㎠)		 Размер корпуса(mm) Вес
(kg)		 Питание
материал в.д.(mm) L(M) A B C D E F G H K L M
ASBM-13200 Synthetic Rubber 13 200 15 430 480 350 600 650 710 650 770 800 960 PT1/2" 46 DC24V
ASBM-16100 Synthetic Rubber 16 100 15 430 480 350 600 650 710 600 720 750 910 PT1/2" 46 DC24V
ASBM-1950 Synthetic Rubber 19 50 15 430 480 325 550 600 600 600 720 750 910 PT3/4" 40 DC24V
ASBM-19100 Synthetic Rubber 19 100 15 430 480 350 600 650 710 650 770 800 960 PT3/4" 46 DC24V
ASBM-2550 Synthetic Rubber 25 50 15 430 480 350 600 650 710 600 720 750 910 PT1" 46 DC24V
ASBM-25100 Synthetic Rubber 25 100 15 430 480 380 650 705 760 750 870 900 1060 PT1" 53 DC24V





Катушки для воздушных шлангов открытого типа с ручной намоткой.

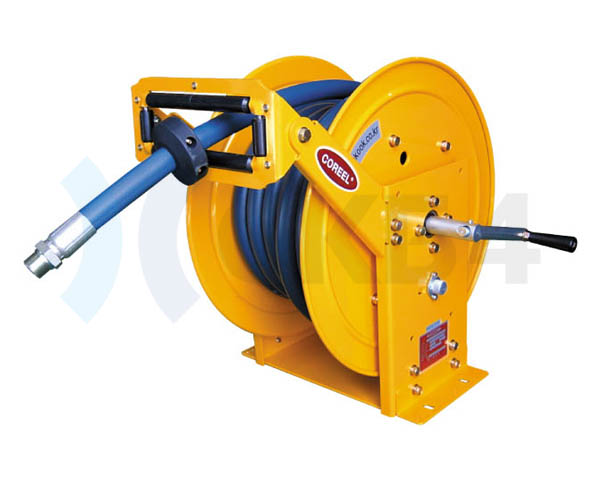

Катушка для воздушных шлангов с ручной намоткойRM-SK Серия - Катушка  для воздушных шлангов с ручной намоткой, поставляется с синтетическим шлангом от 13 до 25 мм, имеет прочный корпус, устанавливается на пол.





Спецификация RM-SK Серии

Модель Шланг Давление
Max(kg/㎠)		 Размеры корпуса(mm) Вес
(kg)
материал н.д.(mm) L(M) A B C D E F G H K
RM-1320 Synthetic Rubber 13 20 15 278 318 150 450 260 485 PT1/2 150 420 17
RM-1330 Synthetic Rubber 13 30 15 278 318 150 500 290 540 PT1/2 150 420 20.4
RM-1340 Synthetic Rubber 13 40 15 338 378 210 500 290 540 PT1/2 200 480 23
RM-1350 Synthetic Rubber 13 50 15 338 378 210 500 290 540 PT1/2 200 480 27
RM-1620 Synthetic Rubber 16 20 15 278 318 150 500 290 540 PT1/2 150 420 20
RM-1630 Synthetic Rubber 16 30 15 338 378 210 500 290 540 PT1/2 200 480 25.2
RM-1640 Synthetic Rubber 16 40 15 338 378 210 550 315 590 PT1/2 200 480 32
RM-1650 Synthetic Rubber 16 50 15 408 448 280 550 345 620 PT1/2 200 550 40
RM-1920 Synthetic Rubber 19 20 15 338 378 210 500 290 540 PT3/4 200 480 26
RM-1930 Synthetic Rubber 19 30 15 338 378 210 550 315 590 PT3/4 200 480 34
RM-1940 Synthetic Rubber 19 40 15 408 448 280 550 345 620 PT3/4 150 550 41
RM-2520 Synthetic Rubber 25 20 15 408 448 280 500 315 565 PT1 200 550 30
RM-2530 Synthetic Rubber 25 30 15 408 448 280 550 345 620 PT1 200 550 36

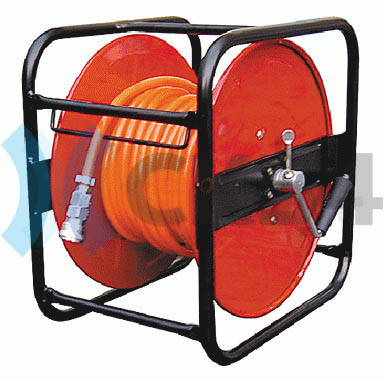

Катушка для воздушных шлангов с ручной намоткойPM Серия - Катушка с ручной намоткой для воздушных шлангов, поставляется с полиуретановым шлангом от 6.5 до 8 мм, имеет прочный корпус, мобильная установка.







Спецификация PM Серии

Модель Шланг Давление
Max(kg/㎠)		 Вес
(kg)
материал н.д.(mm) L(M)
PM-620 PU 6.5 20 10 6.7
PM-630 PU 6.5 30 10 7.2
PM-820 PU 8 20 10 7
PM-830 PU 8 30 10 7.5

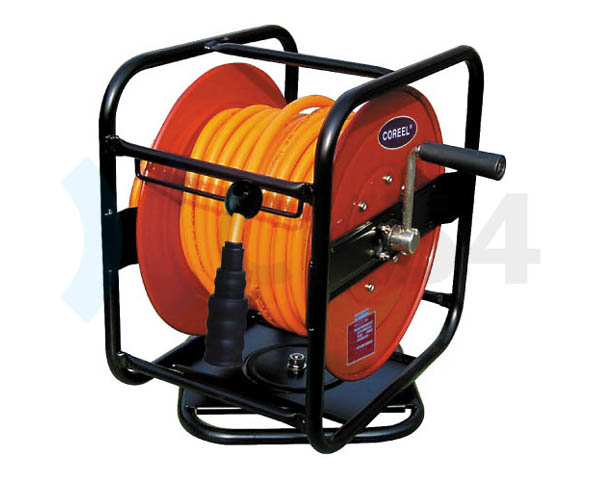

Катушка с ручной намоткой для воздушных шлангов вращение корпуса PM-R Серия -  Катушка с ручной намоткой для воздушных шлангов вращение корпуса вокруг своей оси за счет шарнирного основания, поставляется с полиуретановым шлангом от 6.5 до 8 мм, имеет прочный корпус, мобильная установка.





Спецификация PM-R Серии

Модель Шланг Давление
Max(kg/㎠)		 Вес
(kg)
материал н.д.(mm) L(M)
PM-620 PU 6.5 20 10 6.7
PM-630 PU 6.5 30 10 7.2
PM-820 PU 8 20 10 7
PM-830 PU 8 30 10 7.5

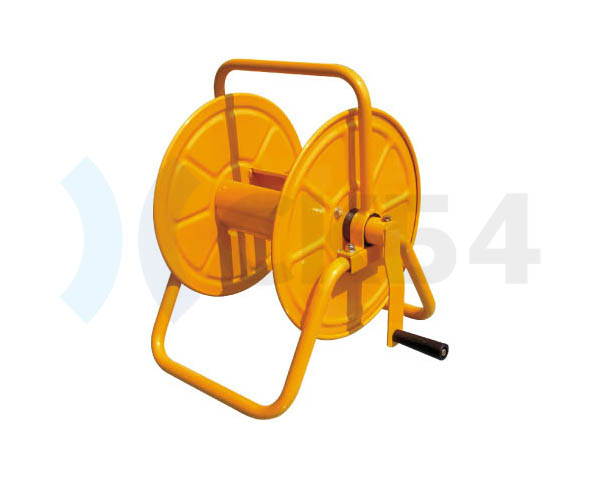

Лёгкая катушка для воздушного шлангаANR Серия – Лёгкая катушка для воздушного шланга с ручной намоткой, для шлангов диаметром 8мм, либо 13 мм.





Спецификация PM-R Серии

Модель Шланг Давление
Max(kg/㎠)		 Размер корпуса Вес
(kg)
материал н.д.(mm) L(M) A B C
ANR-850 PU 8 50 10 235 307 512 4.5
ANR-1330 Synthetic Rubber 13 30 10 235 307 512 4.5

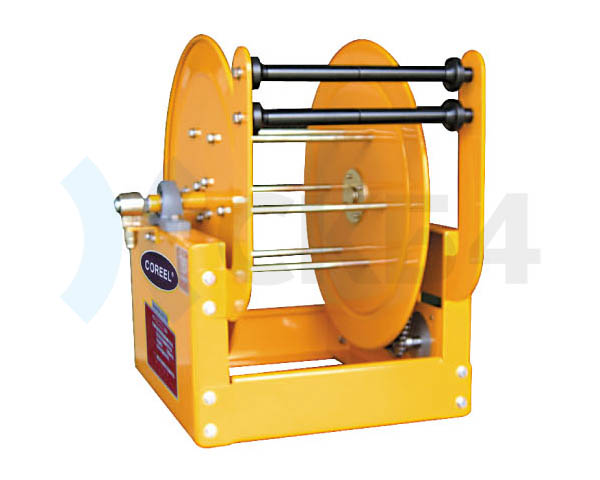

Катушка для установки в автомобиль ASB Серия – Катушка для установки в автомобиль с ручной намоткой для воздушных синтетических шлангов от 13  до 25 мм, имеет прочный корпус.





Спецификация ASB Серии

Модель Шланг Давление
Max(kg/㎠)		 Размеры корпуса Вес
(kg)
материал н.д.(mm) L(M) A B C D E F G H K L M
ASB-13100 Synthetic Rubber 13 100 15 430 480 325 550 600 660 500 605 635 840 PT1/2" 35
ASB-16100 Synthetic Rubber 16 100 15 430 480 350 600 650 710 600 720 750 940 PT1/2" 41
ASB-1950 Synthetic Rubber 19 50 15 430 480 325 550 600 660 500 605 635 840 PT3/4" 35
ASB-2550 Synthetic Rubber 25 50 15 430 480 350 600 650 710 600 720 750 940 PT1" 41
