Распределенная система управления Centum VP

Centum VP – это последнее, 9-е поколение распределенной системы управления (DCS) технологическими процессами. Первую систему Centum компания Yokogawa представила еще в 1975 году. Centum VP – это флагманский продукт от японского производителя, с поддержкой новейших технологий и обратно совместимый с предыдущими версиями.

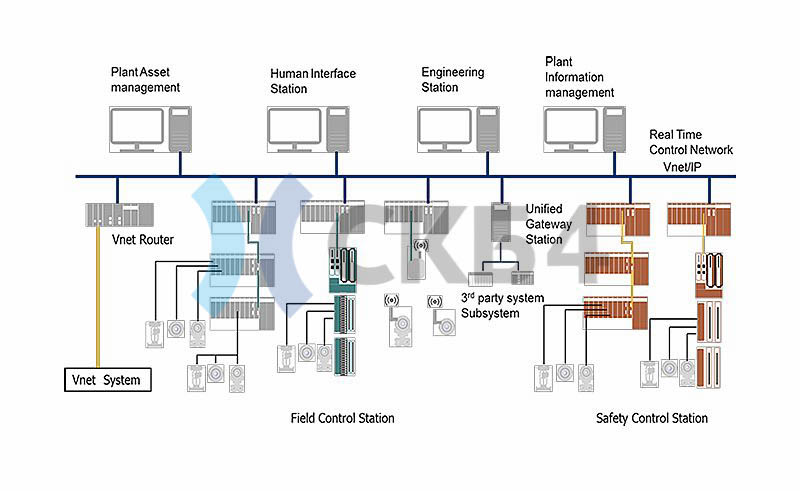

В состав системы входят несколько полевых станций и станции управления верхнего уровня (станции операторов и станции инженерного персонала), включая информационную систему предприятия (Plant Information Management).

Полевые станции (Field Control Station) включают программируемые логические контроллеры (ПЛК), собирающие сигналы от датчиков, управляющие различными устройствами и технологическим оборудованием.

Взаимодействие между всеми компонентами верхнего уровня осуществляется в режиме реального времени через сеть Vnet/IP. К этой сети подключены унифицированные шлюзы для взаимодействия с управляющим оборудованием сторонних производителей и DCS Centum VP предыдущих поколений, а также с системами безопасности (Safety Control Station).

Полевые устройства подключаются к модулям ввода-вывода, расположенным в шкафах рядом с контроллерами. Контроллеры объединены в сеть с использованием множества протоколов связи, таких как Ethernet, Modbus.

Станции операторов HMI размещаются в централизованной диспетчерской или в другом месте. Станции операторов предоставляют операторам станции доступ для наблюдения и корректировки условий на станции в режиме реального времени.

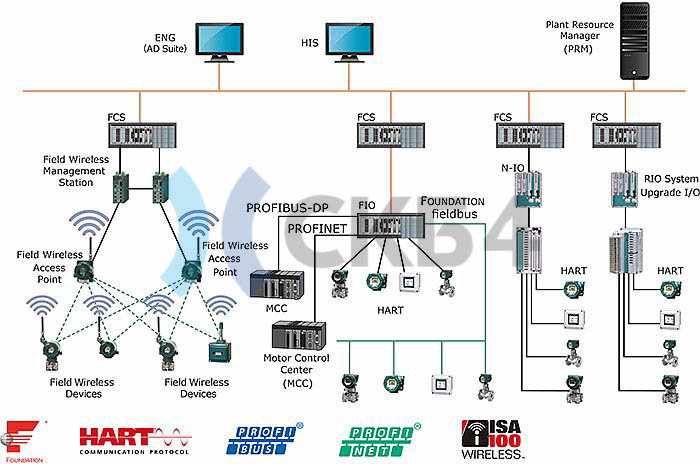

Системная архитектура

• Field Control Station (FCS). Выполняет функции ввода/вывода, вычислений и управления. Имеет резервные процессоры, время переключения менее 1 мс.
• Human Interface Station (HIS): Рабочие станции оператора для мониторинга и контроля над процессами. Скорость обновления информации на экране 1 секунда.
• Engineering Station (ENG): Включают инструменты конфигурирования системы, хранения базы данных и анализа.
• Vnet/IP: Сеть управления в режиме реального времени на скорости 1 Гбит/с, с двойным резервированием, (совместимая с IEEE 802.3).
• Network I/O (N-IO): Настраиваемый ввод-вывод с программно определяемыми типами каналов (AI/AO/DI/DO) и поддержкой искробезопасных барьеров. Через оптоволоконный кабель возможно подключение на расстоянии до 50 км.

Yokogawa CENTUM VP обеспечивает высокую надежность, расширенные возможности управления и бесшовную интеграцию с системами безопасности и управления. Система используется на предприятиях самого разного профиля, на объектах энергетики и топливно-энергетического комплекса.
