CNGBS выпускает специализированные сварочные роботы-манипуляторы серии ARC СВ56-С1400Х. При выгодном соотношении цена/эффективность, они отличаются оптимизированными функциональными возможностями и повышенной производительностью.
Ориентированные для выполнения сварочных операций, модели ARC СВ56-С1400Х тем не менее способны также заниматься также сборкой, сортировкой, комплектацией и упаковкой деталей и другой продукции. Кроме того они могут быть задействованы в погрузочно-разгрузочных операциях.
| Модель |
СВ56-С1400Х |
| Конструкция |
Вертикальная, поворотная |
| Ко-во осей |
6 |
| Радиус действия |
1440 мм |
| Полезная нагрузка |
6 кг |
| Точность позиционирования |
±0,05 мм |
| Привод |
Серворивод пер. тока |
| Макс. скорость |
|
| J1 |
240°/с |
| J2 |
240°/с |
| J3 |
260°/с |
| J4 |
400°/с |
| J5 |
400°/с |
| J6 |
700°/с |
| Пределы перемещения |
|
| J1 |
±170° |
| J2 |
+90°/-155° |
| J3 |
+ 155°/-86° |
| J4 |
±155° |
| J5 |
+ 134°/-132° |
| J6 |
±220° |
| Допустимый момент силы |
|
| J4 |
10 Нм |
| J5 |
10 Нм |
| J6 |
5,5 Нм |
| Допустимый момент инерции |
|
| J4 |
0,28 кгм2 |
| J5 |
0,28 кгм2 |
| J6 |
0,06 кгм2 |
| Уровень защиты |
IР 65 |
| Рабочая температура |
0 … 45°С |
| Влажность |
Ниже 95 % |
| Площадь основания |
355х355 мм |
| Высота робота |
1375 мм |
| Масса |
150 кг |
| Потребляемая мощность |
З кВА |
Сварочные роботы CNGBS ARC могут быть смонтированы в напольном, настенном и потолочном вариантах.

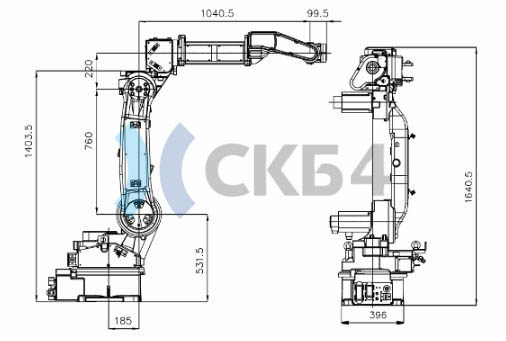

Габаритные размеры роботов CNGBS ARC
