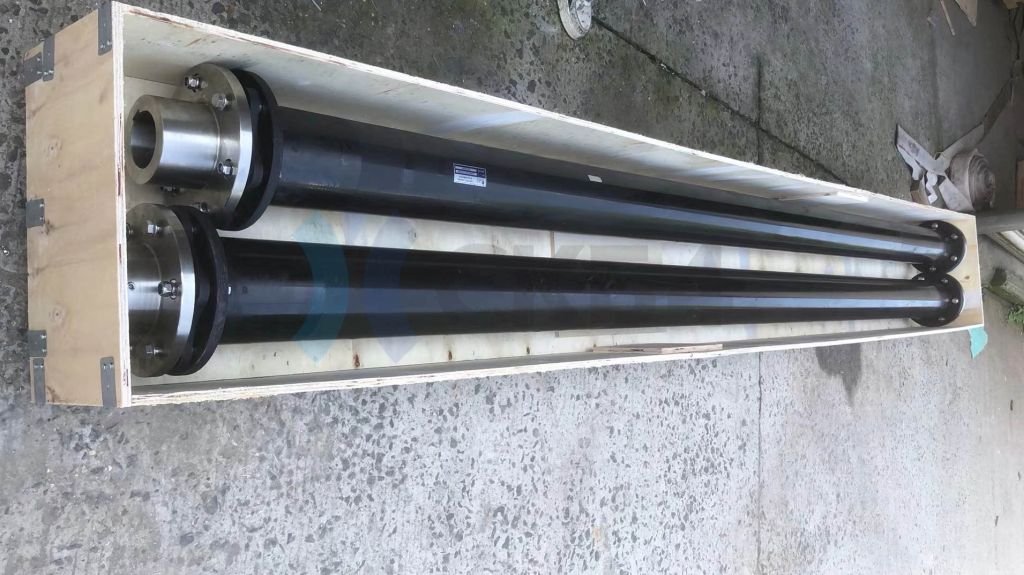

Композитные муфты Kudosworld специально разработаны для вентиляторов градирни. Вес материала такой муфты составляет всего 20% от веса подобной детали из стали. Поэтому длина композитного вала для градирен может быть увеличена на 80%.
Кроме того, композитный вал (в отличие от стального) не требует промежуточного опорного подшипника для устранения пригибанья при вращении. Характеристики композитной муфты:
- Гибкость и функция компенсации несоосности, длительный срок службы;
- Материал муфты защищен от коррозии;
- Благодаря легкому весу упрощается установка и замена вала.
Качество вращения гарантируется 100% проверкой балансировки в соответствии с ISO1940-1 класса 6.3. Максимальный крутящий момент гарантируется регулярным испытанием на прочность соединения.
Максимальный крутящий момент
|
до 4090 кНм
|
Размер и тип
|
от CTKU-N до CTKU-N-229
|
Модель
|
General
|
Применение
|

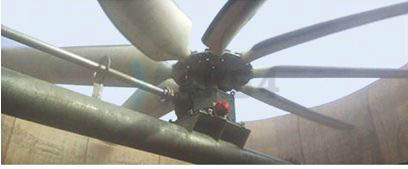

Градирни
|
Отрасли
|
Литье металлов, электроэнергетика, химическая и металлургическая промышленность, нефтехимия, продукты питания, фармацевтика и т. д.
|

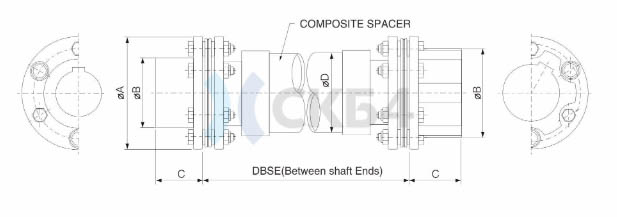

Размеры стандартных композитных муфт Kudosworld:
Модель |
Крутящий момент |
Пик, крутящий момент |
Макс.DBSE
(мм) |
D
(мм) |
A
(мм) |
B (мм) |
Max.Bore (мм) |
С (мм) |
Нм |
кгсм |
Нм |
кгсм |
1780 об/м |
1480 об/м |
N (стандарт) |
U
(Over Size) |
N (стандарт) |
U
(Over Size) |
N (стандарт) |
U
(Over Size) |
CTKU-N-133 |
820 |
83,7 |
1 229 |
125,4 |
2 500 |
2 500 |
70 |
133 |
80 |
102 |
55 |
75 |
45 |
57 |
CTKU-N-152 |
|
|
|
|
3 000 |
3 000 |
86 |
|
|
|
|
|
|
|
1 243 |
126,8 |
1 864 |
190,2 |
3 581 |
3 912 |
108 |
152 |
94 |
121 |
70 |
85 |
64 |
70 |
|
|
|
|
4 318 |
4 800 |
159 |
|
|
|
|
|
|
|
CTKU-N-171 |
|
|
|
|
3 581 |
3 912 |
108 |
|
|
|
|
|
|
|
2 045 |
208,7 |
3 067 |
312,9 |
4 318 |
4 800 |
159 |
171 |
108 |
133 |
80 |
100 |
65 |
70 |
|
|
|
|
4 902 |
5 461 |
210 |
|
|
|
|
|
|
|
CTKU-N-229 |
4 090 |
417,3 |
6 135 |
626,0 |
4,318
4,902 |
4,800
5,461 |
159
210 |
229 |
147 |
191 |
105 |
130 |
64 |
64 |
