Шарико винтовая передача SFK

Шарико винтовая передача SFK

SKB
Шарико-винтовые передачи (ШВП)
Заказать

ШВП серии SFK имеет миниатюрную конструкцию и оптимально подходит для установки в медицинские приборы, оборудование электронной промышленности и другие компактные приборы.

Особенности ШВП SFK:

  • Закрытая конструкция.
  • Экономия места.
  • Повышенная точность позиционирования.

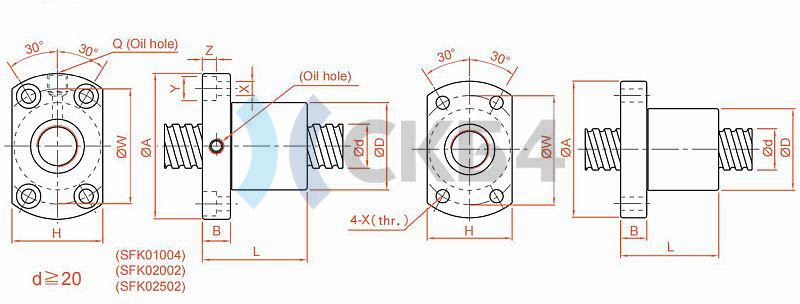

Модель d I Da Размер (мм) Ca (кгс) Coa кгс) К кгс/мк
D A В L W H X Y Z Q n
SKB-SFK00401 4 1 0.8 10 20 3 12 15 14 2.9 - - - 1x2 64 97 5
SKB-SFK00601 6 1 0.8 12 24 3.5 15 18 16 3.4 - - - 1x3 111 224 9
SKB-SFK00801* 8 1 0.8 14 27 4 16 21 18 3.4 - - - 1x4 161 403 14
SKB-SFK00802* 2 1.2 14 27 4 16 21 18 3.4 - - - 1x3 222 458 13
SKB-SFK0082.5 2.5 1.2 16 29 4 26 23 20 3.4 - - - 1x3 221 457 13
SKB-SFK01002* 10 2 1.2 18 35 5 28 27 22 4.5 - - - 1x3 243 569 15
SKB-SFK01004 4 2 26 46 10 34 36 28 4.5 8 4.5 M6 1x3 468 905 17
SKB-SFK01202* 12 2 1.2 20 37 5 28 29 24 4.5 - - - 1x4 334 906 22
SKB-SFK01402* 14 2 1.2 21 40 6 23 31 26 5.5 - - - 1x4 354 1053 24
SKB-SFK01602* 16 2 1.2 25 43 10 40 35 29 5.5 - - M6 1x4 373 1200 26
SKB-SFK02002 20 2 1.2 50 80 15 55 65 68 6.5 10.5 6 M6 1x6 581 2284 48
SKB-SFK02502 25 2 1.2 50 80 13 43 65 68 6.5 10.5 6 M6 1x5 540 2381 46

* Доступна левая резьба

I : Шаг одного оборота, мм

Da : Диаметр шаров

n : Число витков

Ca : Динамическая нагрузка, кгс

Coa : Статическая нагрузка, кгс

K : Жесткость
