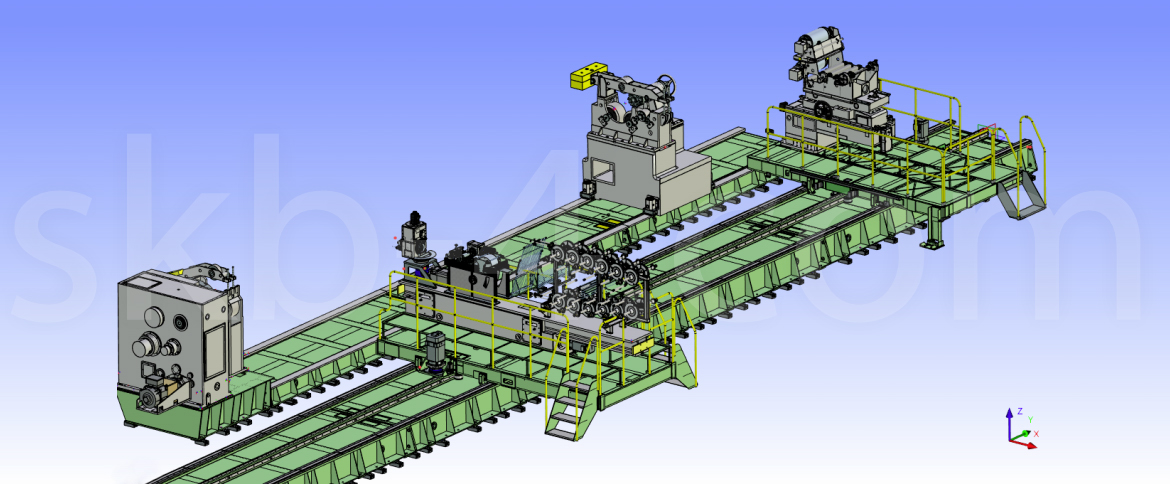

РПН-2500Ф3 и РПН-3200Ф3 – самые тяжелые станки в модельном ряде РПН-Ф3. Они предназначены для намотки емкостей большого диаметра и длины, выполнения операций намотки тканью и лентой, прикатки ткани с регулируемым давлением греющим роликом.
Для создания станков использована компоновка станков Коломенского завода тяжелого станкостроения с применением современной элементной базы, редукторов, кареток и новых технических решений. Каретка мокрой намотки станка имеет два исполнения:
- с трактом и шпулярником, установленными на неподвижном основании каретки. При этом подвижны только раскладчик и раскладывающий узел;
- с трактом и шпулярником, движущимися вместе с раскладывающим узлом, установленными на подвижном суппорте.
Компоновка станков РПН-2500Ф3 и РПН-3200Ф3 одинакова, отличия во взаимном размещении станин изделия и кареток и мощности сервомотора передней бабки. Станки могут оснащаться автоматической системой регулировки натяжения, сформированной псевдоленты, ткани, ленточного препрега, кареткой сухой намотки с различными отпускными механизмами. Каретка сухой намотки оснащается устройством прикатки материала греющим роликом с усилием до 6000 Н. Обратная связь - по показаниям встроенного тензометрического датчика. Температура роликов измеряется пирометрическими датчиками, диапазон нагрева 30...240ºС. Ширина устанавливаемой ткани - до 500 мм.
Станок может оснащаться шпулярниками как для ровинга (20-36 посадочных мест), так и нитяными шпулярниками (240...320 посадочных мест) с универсальной посадкой для конусных картонных и пластиковых цилиндрических шпуль.
Для удобства управления станок оснащается дополнительными постами управления с полноформатной клавиатурой и ЖК-экраном. Посты дублируют центральную СЧПУ и допускают управления, написание, выбор управляющих программ с любого из пультов.
Пульты станка изготовлены из материалов, стойких к ацетону и связующим смолам. Кнопки и органы управления закрыты защитными колпачками, способными выдержать пребывание в ацетоне и прочих растворителях.
Система ЧПУ станка - модифицированная под намотку версия российской системы FMS-3000. Система ЧПУ станка имеет следующие функции:
- полнофункциональная клавиатура;
- ЖК экран оборудованный резистивным тачскрином с возможностью управления стилусом;
- имеет возможность установки дополнительных удаленных пультов управления с ЖК-экраном и полноформатной клавиатурой;
- имеет возможность переноса и записи программ по сети, в т.ч. беспроводной;
- ПО ЧПУ обеспечивает нечувствительность к ручным перемещениям и имеет возможность оперативной коррекции начальных точек программы без операции выхода на контур;
- ПО ЧПУ обеспечивает обратную отработку программ при обрыве до места привязки;
- ПО ЧПУ имеет возможность принимать информацию из управляющей программы о заданном натяжении ленты и передавать эту информацию в систему автоматического регулирования натяжения;
- ПО ЧПУ должно имеет возможность завершения кадра по внешнему сигналу для обеспечения оперативного реверса направления движения осей при полуавтоматической подмотке утолщений.
Технические характеристики станка РПН-2500Ф3
Координатная система
| № |
Наименование параметров |
Ед. изм. |
Данные |
| 1 |
Диаметр наматываемых изделий, макс. |
мм |
2500 |
| 2 |
Диаметр наматываемых изделий, мин. |
мм |
200 |
| 3 |
Длина наматываемых изделий, макс., (станина изделия модульная с дискретностью 4 метра) |
мм |
4000...12000 |
| 4 |
Масса оправки с наматываемым изделием, макс. |
кг |
24000 |
| 5 |
Количество шпинделей |
шт. |
1 |
| 6 |
Диаметр патрона шпинделя (возможна установка поводка) |
мм |
600 |
| 7 |
Ход каретки станка, макс. (1 станина кареток 5 метров, далее с дискретностью 4 метра) |
мм |
5000...17000 |
| 8 |
Скорость перемещения каретки при намотке (ось Z) |
м/мин |
0…24 |
| 9 |
Скорость перемещения суппорта при намотке (ось X) |
м/мин |
0…24 |
| 10 |
Частота вращения шпинделя при намотке (ось C) |
об/мин |
0…32 |
| 11 |
Частота вращения раскладчика (ось A) |
об/мин |
0...36 |
| 12 |
Частота вращения головы раскладчика (ось B) |
об/мин |
0...24 |
| 13 |
Углы намотки |
град |
6…90 |
| 14 |
Количество независимо управляемых координат |
шт. |
5 |
| 15 |
Скорость намотки, макс. (без применения дополнительных устройств улучшения пропитки) |
м/мин |
60 |
| 16 |
Точность геодезической укладки ленты |
мм |
±0.5 |
| 17 |
Ширина ленты при перекрестной намотке |
мм |
4…110 |
| 18 |
Количество нитей в нитяном шпулярнике |
шт. |
240..320 |
| 19 |
Количество жгутов в шпулярнике для жгута |
шт. |
24...32 |
| 20 |
Количество шпулярников |
шт. |
2 |
| 21 |
Количество нитетрактов |
шт. |
1 |
| 22 |
Максимальная потребляемая мощность |
кВт |
72 |
| 23 |
Габариты станка |
|
|
| |
-длина |
мм |
8000...19000 |
| |
-ширина |
мм |
6400 |
| |
-высота |
мм |
2800 |
| 24 |
Масса станка, макс. |
кг |
18690 |
Нитепропитывающий тракт
| № |
Наименование параметров |
Ед. изм. |
Данные |
| 1 |
Тип установки нитепропитывающего тракта |
- |
на подвижной части суппорта |
| 2 |
Тип поддержания натяжения сформированной ленты |
- |
автоматический, двухступенчатый |
| 3 |
Натяжение ленты, обеспечиваемое трактом |
Н |
50…4000 |
| 4 |
Точность поддержания натяжения на виток |
кг |
±5 |
| 5 |
Количество ручьев нитетракта |
шт |
28 |
| 6 |
Температура связующего в ванне |
С (град) |
25…80 |
| 7 |
Точность поддержания температуры связующего |
С (град) |
± 5 |
| 8 |
Мощность нагревателя устройства пропиточного |
кВт |
1 (± 5%) |
| 9 |
Тип нагрева ванны |
- |
Двухконтурный |
| 10 |
Объем ванны пропиточной, без учета барабана/ увеличенная емкость |
л |
6/12 |
| 11 |
Вес |
кг |
125 |
| 12 |
Размеры габаритные, Д/Ш/В |
мм |
1530/534/525 |
| 13 |
Мощность нагревательного устройства ванны |
кВт |
0.8 |
| 14 |
Мощность нагревательного устройства лотка |
кВт |
0.4 |
| 15 |
Дополнительные функции |
- |
Подогреваемый лоток стока связующего, ИК - подогрев выходного ролика, быстроразборная конструкция |
Модуль сухой намотки
| № |
Наименование параметров |
Ед. изм. |
Данные |
| 1 |
Тип размещения модуля СН |
- |
на общей каретке (РПН-2500) на отдельной каретке (РПН-3200) |
| 2 |
Тип поддержания натяжения ткани |
- |
автоматический, двухступенчатый |
| |
Тип исполнительного механизма |
- |
ЭМ муфта с аналоговым управлением |
| 3 |
Натяжение ткани, обеспечиваемое модулем СН |
Н |
300…5000 |
| 4 |
Точность поддержания натяжения |
кг |
±15 |
| 5 |
Ширина устанавливаемого материала, диапазон |
мм |
150...500 |
| 6 |
Температура нагревательного ролика |
С (град) |
60…240 |
| |
Температура прикатного ролика |
С (град) |
60…240 |
| 7 |
Точность поддержания температуры роликов |
С (град) |
± 5 |
| 8 |
Мощность нагревателя роликов |
кВт |
10 (± 5%) |
| 9 |
Тип нагрева роликов |
- |
Электрический с обратной связью от ИК-датчика |
| 10 |
Сила прижима прикатного ролика |
Н |
200...6000 |
| 11 |
Ход гидроштока прикатного ролика |
мм |
500 |
| 12 |
Ход суппорта прикатного ролика |
мм |
1250 |
| 13 |
Угол поворота модуля СН |
град |
±15 |
| 14 |
Тип поворота модуля СН |
- |
электромотор |
| 15 |
Дополнительные функции |
- |
Пирометрический контроль температуры роликов, тензодатчик в системе гидроштока прикатки |
Шпулярник нитяной
| № |
Наименование параметров |
Ед. изм. |
Данные |
| 1 |
Количество посадочных мест в шпулярнике |
шт |
240...320 |
| 2 |
Тип размотки |
- |
Внешняя |
| 3 |
Диапазон регулирования натяжения каждой нити |
Н |
0.1…1 |
| 4 |
Тип регулировки натяжения каждой нити |
- |
Ручной |
| 5 |
Посадочный диаметр бобин с материалом |
мм |
50+0.2,60+0.2 |
| 6 |
Длина применяемых шпуль |
мм |
250…395 |
| 7 |
Число выходных ручьев |
шт |
12...16 |
| 8 |
Вес шпулярника |
кг |
482 |
| 9 |
Габариты, не более |
|
|
| |
- длина |
мм |
3050 |
| |
- ширина |
мм |
1450 |
| |
- высота |
мм |
2300 |
| 10 |
Срок службы |
лет |
10 |
Шпулярник жгутовой
| № |
Наименование параметров |
Ед. изм. |
Данные |
| 1 |
Количество посадочных мест в шпулярнике |
шт |
24...32 |
| 2 |
Тип размотки |
- |
Внешняя |
| 3 |
Тип регулировки натяжения каждого ручья |
|
Следящий механический модуль |
| 4 |
Диапазон регулирования на каждый ручей |
Н |
5-50 |
| 5 |
Тип компенсации провисаний |
- |
Ролик 500г. Выборка рычагом под собственным весом |
| 6 |
Посадочный диаметр бобин с материалом |
мм |
58 -1 – 60 -1, 76 -1 – 78 -1 |
| 7 |
Длина применяемых шпуль |
мм |
175-385 |
| 8 |
Вес шпулярника |
кг |
121 |
| 9 |
Габариты, не более |
|
|
| |
- длина |
мм |
1540 |
| |
- ширина |
мм |
1146 |
| |
- высота |
мм |
2222 |
| 10 |
Срок службы |
лет |
10 |
