Станки ленточной намотки СКБ-4 РЛН-Ф3

Станки ленточной намотки СКБ-4 РЛН-Ф3

Намоточные станки СКБ-4
Намоточные станки
Заказать

Станки СКБ-4 РЛН-Ф3 предназначены для намотки по заданной программе предварительно пропитанной ленты (препрегом) шириной до 100 мм на оправку при изготовлении цилиндрических, конусных и изделий сложной формы диаметром до 800 мм, длиной до 1500 мм.

Полуавтоматы СКБ-4 РЛН-Ф3 оснащены автоматической системой регулирования натяжения ленты, щелевой печью с автоматическим подводом/отводом для разогрева препрега, системой измерения скорости схода ленты, портальным нагревателем оправки с бесконтактным измерением ее температуры.

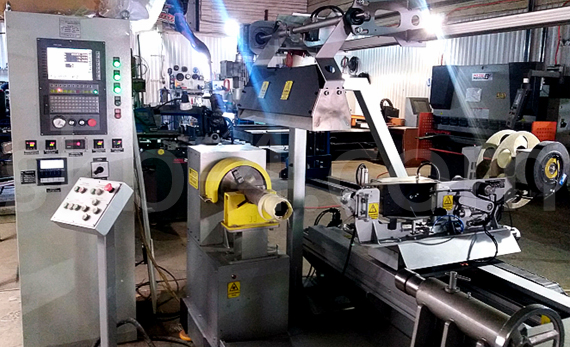

Станки ленточной намотки СКБ-4 РЛН-Ф3 на сборке

Станки оснащаются бумажными или безбумажными регистраторами для фиксации значений натяжения ленты, температуры щелевой печи, температуры ленты, выходящей из печи, скорости схода ленты и температуры оправки.



Основные характеристики станка

№ Наименование параметров Ед. изм. Данные
2 Диаметр наматываемых изделий, max мм 800
3 Диаметр наматываемых изделий, min мм 30
4 Длина наматываемых изделий, max мм 1500
5 Масса оправки с наматываемым изделием, max кг 100
6 Количество шпинделей Шт. 1
7 Диаметр патрона шпинделя мм 250
8 Количество независимых координат намотки (штатное исполнение) Шт. 3
9 Частота вращения шпинделя при намотке об/мин 0…60
10 Скорость перемещения каретки при намотке м/мин 0…11.8
11 Скорость перемещения суппорта при намотке м/мин 0…24
12 Высота центров бабки шпиндельной и бабки задней от уровня пола мм 1000
13 Углы намотки град 75….90
14 Скорость намотки (диаметр оправки 250 мм), max м/мин 42
17 Тип регулировки натяжения ленты - Автоматическое, ПИД-регулятор
18 Ширина ленты мм 30…100
19 Натяжение ленты кг 5…35
22 Рабочая скорость схода ленты (препрега) с тракта м/мин 4….24
24 Тип устройства подогрева ленты (препрега) с обратной связью   Щелевая печь с пневмоприводом, управляемым от СЧПУ
25 Температура щелевой печи рабочая °С 280…340
26 Точность поддержания температуры печи °С ±5%;
27 Температура ленты после щелевой печи °С 65±15
28
29 Тип датчика регистрации температуры ленты (препрега)   Инфракрасный
30 Тип дополнительного нагревающего устройства для оправки и намотанного изделия (заготовки)   Инфракрасный излучатель с возможностью регулировки положения, управляемый от СЧПУ
31 Потребляемая мощность станка, макс кВт 5.6
32 Регистрация показателей намотки на бумажном носителе

Регистрация:

  • скорости схода ленты, м/мин.;
  • температура щелевой печи, °С;
  • температура ленты, °С;
  • натяжение ленты (Н)
