Станки РПН-1200Ф3 и РПСН-1200Ф3 предназначены для намотки емкостей среднего диаметра, длиной до 9 метров. Модификации 4-х и 5-ти координатные.

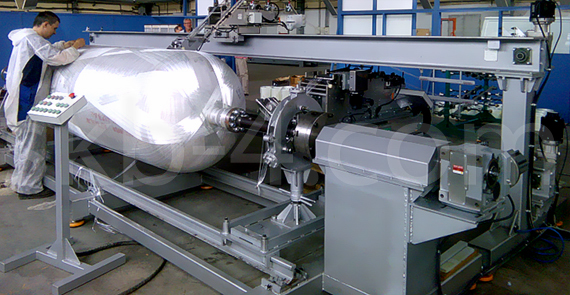

Отличие модели РПСН-Ф3 в наличии каретки совмещенной намотки, когда намотка изделия происходит одновременно двумя раскладчиками станка.
За один слой перекрестной намотки каретка радиальной намотки, согласно управляющей программы, может намотать 1, 2, 3 и более тангенциальных слоев. Каждый станок оснащается оптической завесой безопасной зоны, пересечение которой приводит к технологическому останову отработки программы, без потери позиции, с возможностью продолжения программы с точки останова.
В комплектацию могут входить автоматическая система регулирования натяжения, каретки сухой намотки препрегами, различные виды шпулярников, модули подогрева ровинга перед пропиткой с автоматическим отводом материала при снижении скорости схода.
Основные характеристики станков
| № |
Наименование параметра |
Ед. изм. |
Значение |
| 1 |
Диаметр наматываемых изделий, макс. |
мм |
1200 |
| 2 |
Диаметр наматываемых изделий, мин. |
мм |
100 |
| 3 |
Длина наматываемых изделий, диапазон |
мм |
300...6000 |
| 4 |
Скорость вращения оправки, диапазон |
об/мин |
0...45 |
| 5 |
Скорость движения тяжелой каретки, диапазон |
м/мин |
0...60 |
| 6 |
Скорость движения легкой каретки, диапазон |
м/мин |
0...60 |
| 7 |
Скорость движения суппорта, диапазон |
мм |
0...35 |
| 8 |
Скорость вращения раскладчика, диапазон* |
об/мин |
0...60 |
| 9 |
Скорость вращения раскладочного узла, диапазон** |
об/мин |
0...60 |
| 10 |
Масса оправки с наматываемым изделием, макс. |
кг |
750 |
| 11 |
Количество шпинделей |
шт |
1 |
* - в 5-ти и 6-ти координатном исполнении
** - в 6-ти координатном исполнении
