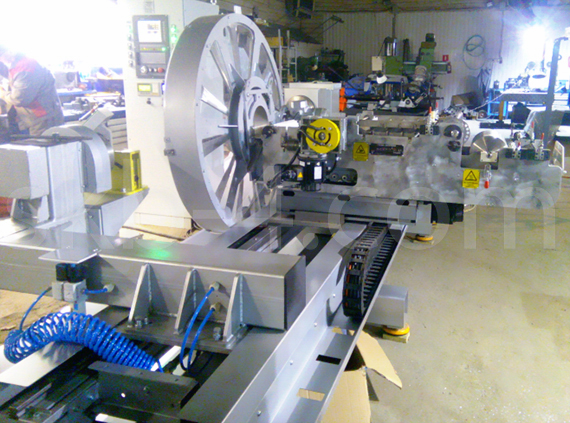

Станок предназначен для намотки труб, баллонов, изделий сложной формы. Доступны в следующих модификациях: 3-х, 4-х и 5-ти координатные.
В комплектацию могут входить устройство продольно-поперечной косослойной намотки (УКППН), тракт ленточной намотки, управляемый от УЧПУ портальный нагреватель изделия, пневматическая система растяжения-сжатия лейнера, автоматическая система регулирования натяжения, различные виды шпулярников.
Станок имеет модификации как для работы с нетокопроводящими материалами, так и универсальное исполнение для работы в т.ч. с углеволокном.
Каждый станок оснащается оптической завесой безопасной зоны, пересечение которой приводит к технологическому останову отработки программы, без потери позиции, с возможностью продолжения программы с точки останова. Возможна установка на станок дистанционного модуля радиоуправления с помехозащищенным цифровым каналом.
В целях удобства работы станки оснащены передвижными пультами оперативного управления и сдвижными поддонами для сбора связующего.
| № | Наименование параметра | Ед. изм. | Значение |
| 1 | Диаметр наматываемых изделий, макс. | мм | 450 |
| 2 | Диаметр наматываемых изделий, мин. | мм | 30 |
| 3 | Длина наматываемых изделий, диапазон | мм | 200...3200 |
| 4 | Скорость вращения оправки, диапазон | об/мин | 0...100 |
| 5 | Скорость движения каретки, диапазон | м/мин | 0...60 |
| 6 | Скорость движения суппорта, диапазон | мм | 0...35 |
| 7 | Скорость вращения раскладчика, диапазон* | об/мин | 0...60 |
| 8 | Скорость вращения раскладочного узла, диапазон** | об/мин | 0...60 |
| 9 | Масса оправки с наматываемым изделием, макс. | кг | 500 |
| 10 | Количество шпинделей | шт | 1 |
* - в 4-х и 5-ти координатном исполнении
** - в 5-ти координатном исполнении
