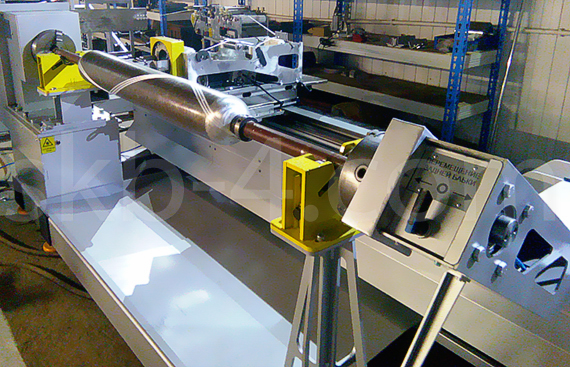

Станок предназначен для намотки труб, баллонов, изделий сложной формы. Модификации 3-х, 4-х и 5-ти координатные.
Основное предназначение - намотка баллонов для газомоторного топлива, устанавливаемых в мобильные автоматические газозаправщики, грузовой и пассажирский автотранспорт.
В комплектацию станков РПН-500Ф3 могут входить устройство продольно-поперечной косослойной намотки (УКППН), автоматическая система регулирования натяжения, различные виды шпулярников.
Станок имеет модификации как для работы с нетокопроводящими материалами, так и универсальное исполнение для работы в т.ч. с углеволокном.
Каждый станок оснащается оптической завесой безопасной зоны, пересечение которой приводит к технологическому останову отработки программы, без потери позиции, с возможностью продолжения программы с точки останова. В целях удобства работы станки оснащены передвижными пультами оперативного управления и сдвижными поддонами для сбора связующего.
Пиноль задней бабки РПН-500Ф3 имеет исполнение как с ручным поджимом лейнера, так и с использованием электромеханического актуатора.
Основные характеристики станка
| № |
Наименование параметра |
Ед. изм. |
Значение |
| 1 |
Диаметр наматываемых изделий, макс. |
мм |
600 |
| 2 |
Диаметр наматываемых изделий, мин. |
мм |
50 |
| 3 |
Длина наматываемых изделий, диапазон |
мм |
300...4500 |
| 4 |
Скорость вращения оправки, диапазон |
об/мин |
0...72 |
| 5 |
Скорость движения каретки, диапазон |
м/мин |
0...60 |
| 6 |
Скорость движения суппорта, диапазон |
мм |
0...35 |
| 7 |
Скорость вращения раскладчика, диапазон* |
об/мин |
0...60 |
| 8 |
Скорость вращения раскладочного узла, диапазон** |
об/мин |
0...60 |
| 9 |
Масса оправки с наматываемым изделием, макс. |
кг |
750 |
| 10 |
Количество шпинделей |
шт |
1 |
* - в 4-х и 5-ти координатном исполнении
** - в 5-ти координатном исполнении
